锂电池的充电和放电曲线分析对于理解电池性能、提高充电效率以及延长电池寿命至关重要。以下是对锂电池充电和放电曲线的分析以及它们的应用。

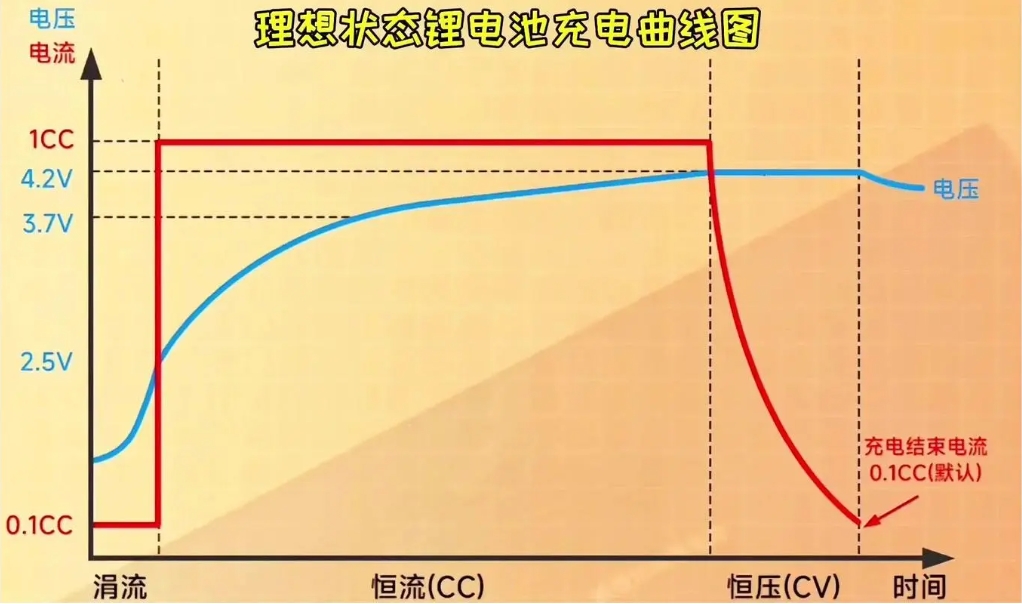

1. 充电曲线分析

充电曲线的特点：

恒流阶段：在充电的初始阶段，电流保持在一个固定值（恒流充电），电池电压逐渐上升。

恒压阶段：当电池电压达到设定值（如4.2V），充电进入恒压阶段，此时电压保持不变，充电电流逐渐减小，直至达到预设的终止电流。

充电曲线的重要参数：

充电电流：充电过程中电流的大小直接影响充电速度和效率。

终止电压：充电完成时的电池电压，过高的电压可能导致电池损坏。

终止电流：在恒压阶段，电流降到预设值后，充电完成。

2. 放电曲线分析

放电曲线的特点：

初始阶段：电压从满电状态开始逐渐下降，电流保持在一定水平。

平台区：在放电过程中，电压会在一个相对稳定的范围内保持一段时间，称为平台区。

急剧下降：当电池电量接近耗尽时，电压会迅速下降，通常在这一阶段不应继续放电，以防止电池损坏。

放电曲线的重要参数：

放电电流：放电过程中电流的大小影响设备的性能和电池的放电时间。

截止电压：放电到一定程度后，应停止放电以保护电池，防止过度放电。

有效容量：实际放电过程中，电池能提供的电量与额定容量之间的关系。

3. 应用

充放电曲线分析的应用：

电池管理系统（BMS）：通过实时监测充放电曲线，BMS可以优化充电策略，提高充电效率，防止过充和过放。

电池寿命预测：通过对充放电曲线的分析，可以预测电池的循环寿命，并制定合理的使用和维护策略。

性能评估：根据充放电曲线，可以评估电池的性能，识别电池老化、损坏或不合格的问题。

充电设备设计：在设计充电设备时，充放电曲线的数据可以用于制定合适的充电策略，以确保设备与电池的兼容性。

应用领域优化：在不同的应用场景中（如电动汽车、便携式电子设备等），根据充放电曲线优化电池的使用策略，以提高整体性能和安全性。

总结

对锂电池的充放电曲线进行详细分析，有助于全面理解其性能特点和使用限制，这对于电池的管理、应用开发和技术进步都具有重要意义。通过优化充电和放电过程，可以显著提高电池的效率和使用寿命。
