锂电池的循环寿命（通常以容量衰减至 80% 时的充放电次数衡量）直接影响其经济性和可靠性。提升循环寿命的核心在于 抑制材料退化、减少副反应、优化电池管理。以下是关键因素及改进方法：

1、材料优化：从电极到电解液：

(1)正极材料稳定性提升：

  表面包覆：Al₂O₃、ZrO₂、Li₃PO₄ 等包覆层可减少正极与电解液的副反应（如NCM811包覆后循环寿命提升30%以上；单晶化技术：单晶NCM比多晶材料更耐裂纹和相变，循环寿命提高50%；掺杂改性：Al、Mg、Ti 掺杂可稳定层状结构，抑制高温相变（如NCA掺杂后高温循环性能显著改善）。

(2)负极材料与SEI膜调控：

  石墨负极优化：预锂化：补偿首次循环的锂损耗（提升5~10%初始容量；表面改性：碳包覆或硅碳复合减少体积膨胀；新型负极：硅基负极：通过纳米化（如SiOx/C）缓解体积膨胀，循环寿命可达500次以上（纯硅仅100次）；钛酸锂（LTO）：零应变材料，循环寿命＞10,000次，但能量密度低（适用于储能或特种场景）。

(3)电解液与添加剂：

  耐高温锂盐：LiFSI替代LiPF6，减少HF生成（高温下寿命提升2倍）；关键添加剂：FEC（氟代碳酸亚乙酯）：促进稳定SEI膜形成，抑制电解液分解；VC（碳酸亚乙烯酯）：提升石墨负极循环性能（尤其适用于高镍体系）；固态电解质：硫化物/氧化物电解质可彻底避免液态电解液副反应（如宁德时代固态电池实验室数据＞1000次循环）。

2、电池设计与制造工艺：

(1)电极工艺优化：

  均匀涂布：减少局部应力，防止电极开裂；压实密度控制：过高会导致锂离子扩散受阻，加速衰减。

(2)隔膜性能提升：

  陶瓷涂层隔膜（如PE+Al₂O₃）：增强热稳定性（耐温＞200°C），防止高温收缩短路；高孔隙率设计：改善离子传输，减少极化。

(3)结构创新：

  叠片vs卷绕：叠片结构应力分布更均匀，循环寿命更长（如比亚迪刀片电池）；无模组设计（CTP）：减少连接件阻抗，降低内阻发热。

3、电池管理系统（BMS）策略：

(1)充放电策略优化：

  避免极端SOC：长期满充（100%）或深放（0%）会加速衰减，建议 SOC窗口控制在20%~80%（可延长寿命2~3倍）；低温/高温补偿：高温降速充电（如＞40°C时切换至0.5C），低温预热（＜0°C时限制充电电流）。

(2)温度管理：

  液冷/风冷系统：保持电池组温度在 15~35°C 最佳区间（如特斯拉液冷系统使循环寿命提升25%）；相变材料（PCM）：吸收多余热量，延缓高温衰减。

(3)均衡控制：

  主动均衡技术：减少单体电池间容量差异，避免局部过充/过放。

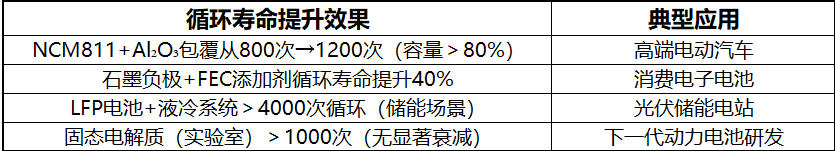

4、实际应用案例与数据对

5、未来发展方向：

  高镍正极+固态电解质：兼顾高能量密度与长寿命；人工智能优化BMS：实时预测衰减并调整策略；回收与再生技术：通过材料修复延长电池全生命周期。

  提升锂电池循环寿命需 材料、设计、管理三管齐下：材料层面：稳定正负极、优化电解；工艺层面：改进电极和隔膜；系统层面：智能BMS和精准温控；通过综合优化，现代锂电池循环寿命已突破 3000~5000次（如LFP储能电池），未来固态电池有望进一步突破极限。
